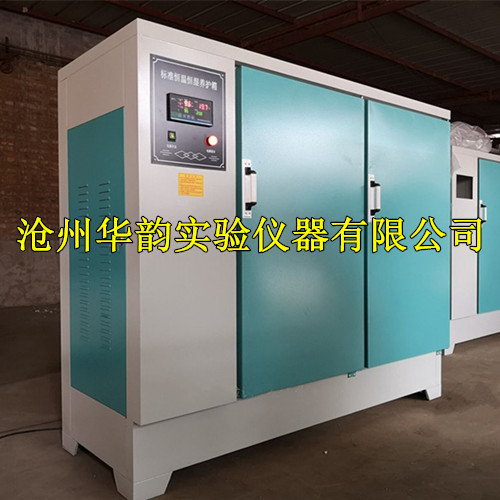

【產品名稱】SHBY-40B/60B/90B型混凝土標養箱是根據GB1345-99《水泥標準稠度用水量凝結時間安定性檢驗方法》和建材研究院及有關部門提供的技術資料開發設計制造的，適用于大、中、小型水泥廠，建筑和建工部門做混凝土、水泥試件凝結養護之用。
主要技術參數：
1、控濕溫度：RH95％以上
2、控制溫度：20℃±1℃
3、電源電壓：220V/50HZ
4、加熱功率：800W
5、制冷功率：145W
6、增濕功率：45W
7、增 濕 量：400毫升/小時
8、增濕器容積：5.5L
9、箱內空間：
40B型上下開門可放1503混凝土試塊20組（60個）（加熱管功率1000W）
外觀尺寸（長×寬×高）：1120×630×1550mm
內膽尺寸（長×寬×高）： 700×520×1250mm
60B兩開門可放1503混凝土試塊40組（120個）（加熱管功率2000W）
外觀尺寸（長×寬×高）：1640×620×1470mm
內膽尺寸（長×寬×高）：1200×500×1100mm
90B 三開門可放1503混凝土試塊60組（180個）（加熱管功率2000W）
外觀尺寸（長×寬×高）：1980×700×1460mm
內膽尺寸（長×寬×高）：1550×630×1200mm
混凝土標養箱主要結構
養護箱由箱座、箱體及箱頂三部分組成。外殼采用*冷軋板，外殼與內膽之間用高性能保溫材料填充，箱體外表面采用聚氨脂靜電粉沫噴涂，美觀大方。
工作原理：
當箱內溫度低于或高于溫控儀給定的數值時，溫濕度控制儀便輸出加熱（或制冷）信號，指令電加熱器（或制冷系統）工作，經過一段時間后當箱內溫度在溫濕度控制儀所給定的數值范圍內時、電加熱器（或制冷系統）即自動停止工作。如果箱內相對濕度低于90%時（出廠時設定在90%），溫濕度控制儀指使超聲波加濕器工作加濕（出霧量大小用戶可根據需要轉動加濕器調節旋鈕調整，詳細情況請參閱加濕器使用說明書），超過指定值后即停止加濕。在養護工作過程中，如果加熱水箱內水位低于水位線時，應加水。
使用說明：
1. 養護箱安放應注意地面平整，就位后請先旋松右前側調節腳的十字把手，讓活動腳自動頂出至地面，然后旋緊十字把手，養護箱即可保持穩定。
2. 擰下放水口方頭管堵,將附件直嘴水龍頭繞上生料帶后換上。（請注意節頭處不應漏水）。
3. 打開下箱門，向下水箱加水，視水深至8~10cm為宜。排水時只要打開直嘴龍頭將加熱水箱中的廢水直接排出。
4. 加濕器加水：請參閱加濕器使用說明書，（加濕器水箱有效容積7.5L,zui大霧量連續工作時間為18小時）。養護箱在出廠前其霧量選擇旋鈕和自動恒濕旋鈕均已調好，超聲波加濕器的工作與停止，直接由溫濕度控制儀控制，使用過程中需注意加濕器水箱的水位情況,不得斷水。
5. 溫濕度傳感器的檢查：打開箱門，取出水盒，加入蒸餾水，再把水盒放回箱內，將濕度傳感器的紗布浸入水盒內。操作中注意保持潔凈，避免油污。然后檢查溫濕度控制儀溫度、濕度值的設定。產品出廠時已設定為20℃±1℃，如無特殊需要，用戶無須改動。
水泥標準恒溫恒濕養護箱注意事項
1. 養護箱就位后需靜止24小時后方可開機使用。
2. 如果輸入工作電壓超過AC220V±22V范圍時應使用穩壓器。
3. 每次開機前須檢查加濕器水箱中水位是否到位，如不足需加至規定水位。
4. 養護箱內濕度傳感器上的脫脂棉紗須定期更換，水盒內的蒸餾水的水溫不得高于箱內溫度，并不得斷水，干溫傳感器不得有積水，否則將使濕度誤顯示為99%。
5. 每當養護結束后，操作人員須將箱內的水及水汽等放清擦干，箱內不要放置任何雜物，以延長儀器的使用壽命。
6.養護箱在搬運過程中需小心輕放，其箱體傾斜度不得超過30°。
7. 長期不用時，請拔掉電源插頭，放掉水箱中的水，清潔內箱體及加濕器換能片。
混凝土標養箱工作原理：
當箱內溫濕度高于設定溫濕度時溫控器控制制冷，去濕系統工作，當箱內溫濕度低于設定溫濕度時，溫控器控制加溫加濕系統工作，反復循環將溫濕度控制在設定溫濕度范圍內，為了避免溫控器繼電器頻繁動作可調節回差電位器使繼電器動作范圍在0℃一1℃內變化。
使用說明：
1、 將儀器置于通風干燥的環境下，安放平穩檢查箱門開關是否靈活。
2、將面板按鈕全部置于OFF。
3、 向水箱內加水至末層擱架以下。
4、 將插頭插入具有良好接地的220V插座中。
5、 調節溫濕度控制器按鈕設定所需要的數值。
6、 依次按動電源，制冷、制熱、加濕按鈕，儀器隨即進入工作狀態。
混凝土標養箱使用及操作
1、 根據產品的說明，首先將養護箱安放到離熱源遠些的地方。將箱內的傳感器水瓶裝滿清水，將探頭上的棉紗放入水瓶中，在養護箱側面的配電箱內有加濕器,注意進水口要保持過濾。
2、 將箱內水槽加入清水，水的位置須沒過加熱圈，以防干燒。
3、 檢查接線是否可靠、電源電壓正常之后，接通儀表電源，儀表上電復位，進入工作狀態，開始對溫濕度進行測量、顯示和控制，這時須打開前面開關才能工作。
4、 干溫、濕溫顯示
儀表正常工作情況下，濕度窗顯示當時的環境濕度，溫度窗顯示干溫，濕度設定窗顯示需控制的濕度，上限設定窗顯示控制溫度的上限，下限設定窗顯示控制溫度的下限。當需要看濕溫時，可按“▲”鍵，此時濕率窗顯示“T2”，表示此時溫度窗顯示為濕度，再按“▲”鍵，此時濕度窗顯示“U”，表示此時溫度窗顯示的為電源電壓，再按“▲”鍵或15S不按可返回原來狀態。
5、 日期、時間的顯示及校準
儀表加裝日歷時鐘打印接口電路后，日期、時間的顯示及校準方法如下：按住“設置”鍵約5S至濕度設定窗的右位開始閃爍后，再按“設置”鍵，則上限設定的右位開始閃爍，再按“設置”鍵，則下限設定的右位開始閃爍，再按“設置”鍵，則原濕度顯示窗顯示“dl”，經IS延時后，濕度窗顯示“年”，溫度窗左邊兩位顯示“月”，右邊兩位顯示“日”，右位開始閃爍，可用“▲”鍵置數，用“ ”移位。顯示的日期正確后，可按“設置”鍵，至原濕度顯示窗顯示“d2”后，經IS延時后，濕度窗顯示“時”，溫度窗左邊兩位顯示“分”，右邊兩位顯示“秒”，右位開始閃爍，可用“▲”鍵置數，用“ ”移位。顯示的時間正確后，可按“設置”鍵進入下一菜單，或按“確認”后退出設置返回工作狀態。
6、 工作參數的設置
出廠前，儀表的參數已設置溫度控制值20.0±1℃，濕度控制值92%±2%。因此開機即能正常工作。如要修改設置，請仔細閱讀本說明書并參照下面舉例進行。儀表在工作狀態下按住“設置”鍵約5S后進入設置狀態，按“退出”鍵退出設置狀態返回工作狀態。連續按“設置”鍵，將依次顯示各項參數，如果要對某項參數的具體數值進行顯示或修改，則在顯示該項參數后，按“▲”鍵，修改該項參數，此時右起*為閃爍，可按“▲”鍵置數，修改完畢后，再按“ ”，則*位閃爍，可用“▲”鍵修改直至把每一位都修改正確。如果某一位正確不需修改，可按“ ”跳過這一位，直接進入下一位的修改。
設置舉例：需設置溫度控制值20.0±1℃、濕度控制值92%±2%。
① 按住“設置”鍵約5S后，至顯示濕度控制窗的右起*位閃爍，按“▲”，修改該項參數，修改完畢后，在按“ ”鍵移位則*位閃爍調至顯示值為92%。
② 按“設置”鍵，至顯示溫度控制上限控制窗的右起*位閃爍，按“▲”，修改該項參數，修改完畢后，再按“ ”鍵移位則*位閃爍，修改完畢后，在按“ ”鍵移位則第三位閃爍，調至顯示值為21.0℃。
按“設置”鍵，至顯示溫度控制下限控制窗的右起*位閃爍，按“▲”鍵，修改該項參數，修改完畢后，再按“ ”鍵移位則*位閃爍，，修改完畢后，在按“ ”鍵移位則第三位閃爍，調至顯示值為19.0后按“確認”鍵退出。
