是為了配合推廣實施*家建設部發部（JGJ70-90）建設沙漿基本性能試驗方法標準，而設計的專用設備，主要用于建筑行業，大專院校、科研單位、質檢部門作墻體粉面材料及磚砌墻用沙漿強度試驗的攪拌機械。也適用于生產人造大理石廠家面料及其他粉末狀攪拌工作。它具有攪拌葉按順時針運動而攪拌筒按逆時針運動的兩個相對旋轉，因此它具有攪拌均勻、攪拌時間短、效率高、操作方便等特點。

【技術參數】

1、攪拌葉片:2層4片×45°

2、攪拌葉運轉直徑：φ200mm

3、攪拌葉轉速：（順時針）80±4r/min

4、攪拌筒轉速：（逆時針）60±2r/min

5、攪拌筒容量：28L

6、攪拌筒額定容量：（出料）15L

7、攪拌筒內徑：φ380mm

8、攪拌筒筒深：250mm

9、固定葉與攪拌筒壁間隙：2±0.5mm

10、攪拌葉與攪拌筒底間隔：2±0.5mm

11、電壓與功率：380V/1500W

【結構及原理】

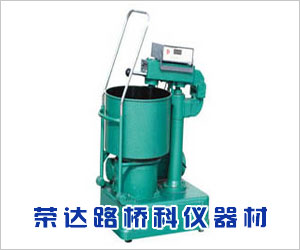

1、本設備有箱體、電機、蝸輪箱、齒輪箱、葉片、刮板、筒體，蝸架及程控器組成。見（圖一）

2、本機傳動型式為電機連接蝸輪箱蝸桿，傳動蝸輪，蝸輪軸上端通過離合器帶動攪拌筒作逆時針方向旋轉，蝸輪軸下端輸出齒輪與立柱下端齒輪哧合，通過立軸上聯接器傳動上齒輪箱主動齒輪，經中間齒輪傳動攪拌齒輪帶動攪拌葉片作順時針轉動、具體傳動程序為：攪拌筒轉速 1452×2/48=60.42r/min

【操作與使用】

首先將（1）齒輪箱體放下，按動程控器開關，作空運轉，檢查轉向是否與所述方向一致。停車后檢查（9）刮板與攪拌筒壁及攪拌筒底間隙是否正確，調整好后將攪拌葉螺母擰緊把按比例準備的料投入筒內，開機攪拌，接著把適量的水徐徐倒入筒內，倒入料攪拌均勻后，停機扳動翻箱機構，將筒體傾倒一個角度，將料取出待用，每次攪拌出料后攪拌筒的復位一定要檢查筒底與底座的位置是否正確，否則不要開機。

【維護及保養】

1、本紀應安放在干燥及無任何腐蝕介質的環境中。

2、使用完畢務必將筒內及攪拌葉用清水擦洗干凈并擦干。（長期不使用者可在同內及葉片表面上防銹油）

3、經常注意使用后緊固件是否松動，及時擰緊。

4、投料時嚴禁在水泥及沙子中夾入鐵釘、鐵絲等硬物以免損壞機械。

5、減速箱使用一段時間后，要檢查其潤滑油位的高低，及時補充到觀察孔能看到油面，油質為30#的機械油

安裝調試

1、攪拌機應安裝在平整堅實的場地，周圍應有良好的排水溝渠，并按要求設置牢固的操作棚。

2、固定式機械要有可靠的基礎，移動式機械在平坦堅硬的地坪上用方木或撐架架牢，并保持水平。

3、氣溫降到5℃以下時，管道、泵、機具均應采取防凍保溫措施。

4、作業后，應及時將機內、水箱內、管道內的厚料、積水放盡，并清潔保養機械，清理工作場地，切斷電源，鎖好電閘箱。

5、裝有輪胎的機械，轉移式拖行速度不得超過2KM∕H。
