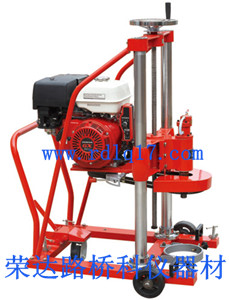

HZ-20型混凝土鉆孔取芯機、工程鉆孔取芯機、路面鉆孔機、混凝土鉆孔取樣機是采用汽油發動機為動力，并配備了人造金剛石薄壁鉆頭，主要用于公路、機場、港口、碼頭、大壩等混凝土、瀝青路面檢測設備，本機能取深度700mm，主要在高等級公路取混凝土、石灰石基礎等，進行抗壓、抗折試驗。另本鉆機可對其它非金屬脆硬材料，如耐火材料、陶瓷、玻璃、巖石也同樣可進行鉆孔取芯。
主要技術參數：
1本品型號：HZ-20型
2.大鉆孔取芯直徑：200mm
3.大鉆孔取芯深度：700mm
4.功率：5.5馬力 9馬力 13馬力
5.主軸轉速：800-1200r/min
6.機器重量：160kg 180kg 200kg
7.鉆頭：人造金剛石鉆頭

混凝土鉆孔取芯機使用方法：鉆機為兩立柱立式結構鉆孔方向垂直向下，由汽油發動機、變速箱、主軸、鉆頭、立柱、底座升降結構、冷卻給水泵、行走機構等主成。
由合金鋼材料制造螺旋齒輪，齒面高頻淬火，能經久耐用，通過一對三角帶輪，帶動人造金剛石鉆頭旋轉工作，升降結構采用*滾珠絲杠輕松方便，立柱采用厚壁無縫鋼管，經精密磨削后鍍硬鉻表面處理，使鉆頭作逆時針旋轉并作上下移動達到鉆孔或取芯之目的。
另本廠供應混凝土儀器、水泥試驗儀器、砂漿試驗儀器、土工試驗儀器、公路集料儀器、路面試驗儀器、養護設備儀器、實驗室耗材類，承建各類實驗室。

相關知識：
一.依據標準
GB/T50081-2002 《普通混凝土力學性能試驗方法標準》 DBJ 14-029-2004 《鉆芯法檢測混凝土抗壓強度技術規程》
二.儀器設備
HZ-20型混凝土鉆孔取芯機
三.取樣方法
鉆芯部位應由熟悉結構受力情況的設計單位認可，原則上，芯樣應在結構或構件的下列部位鉆?。?1 結構或構件受力較小的部位 2 混凝土強度質量具有代表性的部位 3 便于鉆芯機安放與操作的部位
4 避開主筋、預埋件和管線的位置，并盡量避開其它鋼筋 5 用鉆芯法和其它方法綜合測定強度時，鉆芯部位應在其他方法的測區部位或其測區附近四.試驗方法
（一）使用前準備工作
1、為保證*正常工作，使用前，先閱讀使用說明書，熟悉鉆機的結構和使用方法。
2、把鉆機各部分擦干凈、立柱的齒條部位加20#機械油（GB443-64）潤滑。
3、在需鉆孔處先用電鉆打1個φ19×50的孔，將鉆機移至工作處，調整支撐螺釘，用水平儀觀察至水平，此時兩滾輪應離地。然后把膨脹螺栓按在φ19×50的孔處上緊。
4、鉆機固定好后，將水嘴接上水源、擰開水源開關、檢查是否有水流出，如有則屬正常。 5、按要求打孔的尺寸裝上鉆頭。
6、接通電路、打開電路開關，孔運轉幾分鐘，并轉動進給手柄，檢查是否靈活，動作可靠，如各部件動作靈活時方可進行操作（二）使用中注意事項
1、鉆機鉆孔時，應手感阻力不大，切削平穩，鉆時進給速度為4-5m/min左右當鉆孔接近完畢時，由于切削力的改變，鉆孔有些震動，此時要適當降低進給速度，當切削完畢時，應立即快速提升鉆頭直至刃口脫離工作，并關閉鉆機和切斷水源。
2、整個鉆進過程須保持充分水冷卻
3、鉆孔中和鉆孔結束快速提升鉆頭時，不得停車，而應待鉆頭剛剛脫離工作時，停止主軸旋轉，再將鉆頭提升。
4、鉆進中，如發現鉆頭卡住，應迅速將鉆頭提升一段，然后再慢慢鉆入，切忌硬性鉆進而打壞鉆頭。
5、如鉆進過程中，電機溫度超過70℃，應暫時停機，待冷卻后再使用。
6、撥動開關鈕，正向轉動操作手柄，使鉆頭慢慢解除混凝土表面，待鉆頭刀部入槽后，方可加壓進鉆。 7、如在鉆進過程中，出現鉆頭不能鉆進，鉆頭表面金剛石部分沒有全部露出，需用強磨耗材料（如耐火磚，砂輪等）開刃，時鉆頭表面曾金剛石完全露出，此時用手模表面層，由毛糙感，方可進鉆。
8、檢測報告
8-1工程名稱、委托單位、施工單位、建設單位、設計單位 8-2檢測編號、施工日期、檢測日期、檢測地點、檢測部位、檢測依據、檢測性質、檢測類別
